Изготовление плат при помощи фоторезиста

Март 2017 г.

Методические указания для себя.

Подготовка шаблона

Схему рисуем в DipTrace Schematic. Предварительное размещение и размер платы — DipTrace PCB Layout.

В DipTrace PCB Layout: Для односторонних плат — выбор автотрассировщика: Grid Router. Параметры автотрассировщика: "Количество слоёв" = 1; отключить "Использовать все доступные слои"; включить "Использовать перемычки". Черновик экспортируем в формат "P-CAD ASCII".

Импортируем pcb-файл в Topor. Включаем отображение слоя "TopSilk".
Настройка > Параметры дизайна > Автотрассировка > Параметры — Выбираем "Однослойная трассировка (верхний слой не трассировочный)". Также можно в "Назначении цепей на слои" перенести все цепи в "Bottom".
В Параметрах дизайна > Ограничения — задать ширину проводников и зазоры.

Трассируем "Топором". Если времени мало, он может штук пять дорожек провести между выводами одного небольшого конденсатора. На качественную трассировку уходит от 30-60 минут, в зависимости от сложности схемы и производительности компьютера. Результат экспортируем в "P-CAD 2006 ASCII".

Открываем плату DipTrace PCB Layout. Причёсываем.

Печатаем на плёнке для струйных принтеров. Чтобы принтер увидел плёнку, снизу наклеиваем малярный скотч, вдоль всего края, который ближе к головке. В лоток под плёнку можно подложить лист обычной бумаги.
Настройки принтера: Носитель — Epson Matte, качество — "Наивысшее фото", отключить высокую скорость.

В окне вывода на печать DipTrace PCB Layout: Отключить вывод "связей" и "маркировку". Включить "негатив". Зеркалить не нужно.

Накатка

Заготовку почистить Пемолюксом или Кометом. Если надо — два раза. Высушить. Не лапать. Можно протереть спиртом.

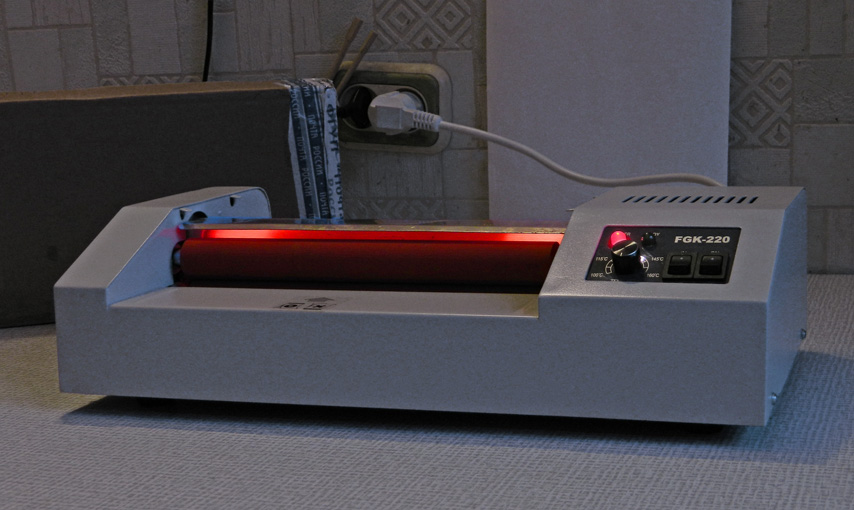

Ламинатор прогреть до 100-110 °C. Перед ламинатором можно положить книги, чтобы сделать ровную площадку. Кожух и выходную рамку снять.

Изготовление плат - Ламинатор

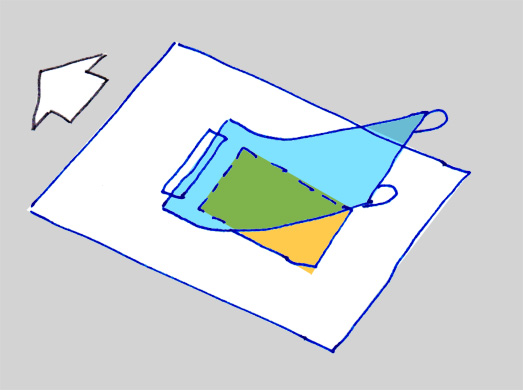

Накатка фоторезиста

Фоторезист вырезать с запасом: по ширине +2 см, по длине +4 см. Снять нижнюю тонкую защитную плёнку, отделив иглой. Передний край приклеить к листу офисной бумаги скотчем. К заднему краю приклеить "ручки-уши". По мере продвижения заготовки обеспечить прилегание фоторезиста к верхнему катку, чтобы он немного прогрелся до прижима к текстолиту.

Экспонирование

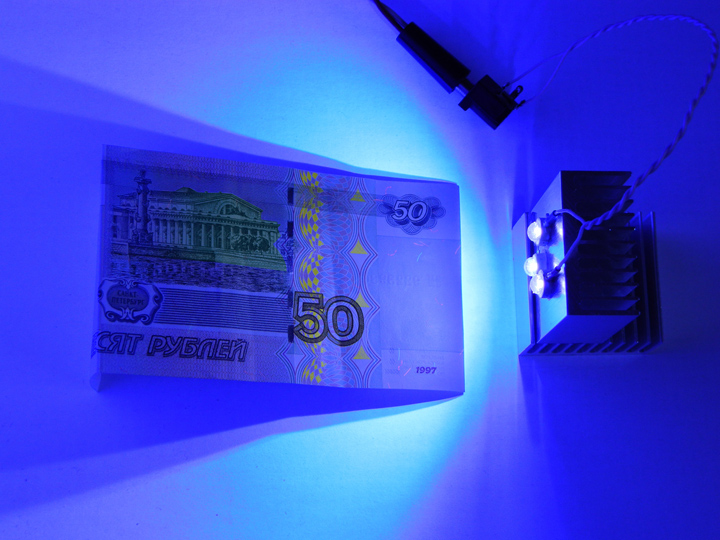

Изготовление плат - Засветка лампой на УФ-светодиодах

Лампа на светодиодах. 2.4 х 3 = 7.2 Вт, 12 В, 370 нм. Площадь радиатора - 200 см кв.
Под заготовку — махровую салфетку. Стекло достаточно прижать двумя пивными бокалами с водой.

Изготовление плат - Калибровка

Фоторезист: Ordyl Alpha 350. Засветка с расстояния 165 мм в течение 8 минут. Перед проявкой подержать заготовку в темноте 5-10 минут. При данном процессе допустимая минимальная ширина проводника — 0.15 мм.

Проявка

Снять верхнюю защитную плёнку с фоторезиста.

Раствор: кальцинированная сода 3 г (чайная ложка без горки) + вода 280 мл (полный стакан). Погрузить заготовку рисунком вверх, мочить три минуты, гоняя волну. Никаких кисточек! Промыть под несильной струёй холодной воды. Погрузить ещё на минуту, промыть. Ещё на минуту, промыть. Проявитель сохранить.

Есть мнение, что повторная засветка после проявки делает фоторезист прочнее (продолжительность 16 минут).

Травление

Раствор: перекись водорода 100 мл, лимонная кислота 30 г, соль — пол чайной ложки. Этого количества хватит на 100 см кв. при температуре 25-28 °C.

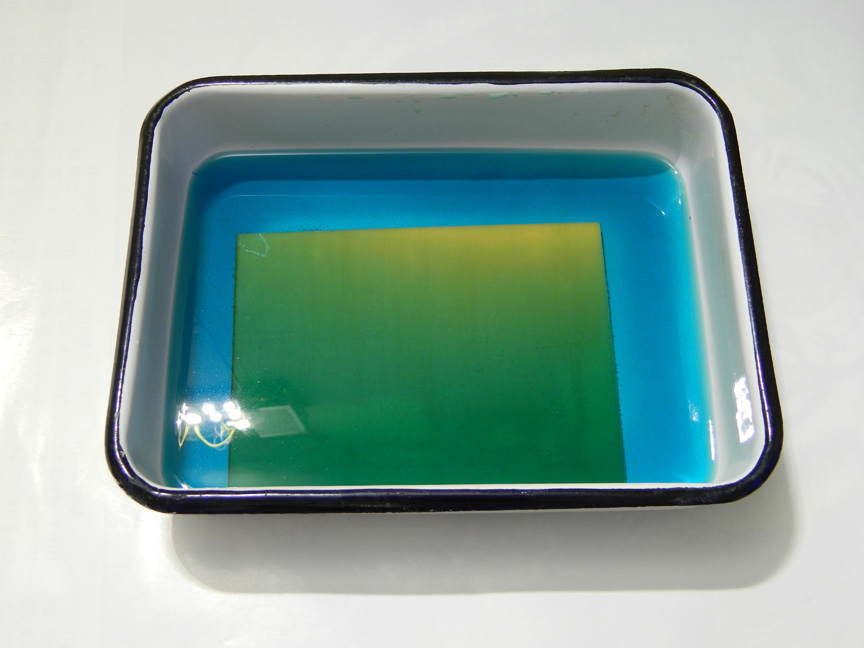

Изготовление плат - Травление

Погружаем лицом вниз, гоняем волну 40-60 мин. Первые 20-30 минут можно не гонять.

После травления промыть, поместить в проявитель на 1-2 часа. Если спешим, можно прокипятить 5 минут.
